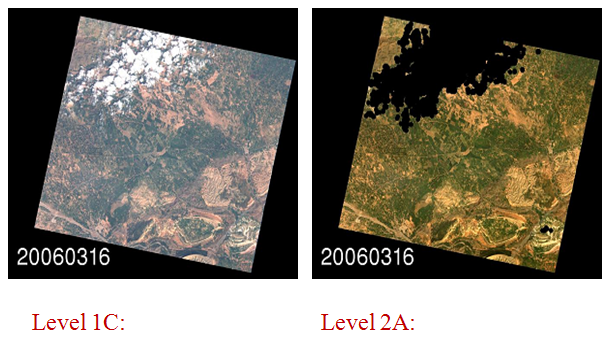

Niveau 1C : Produit ortho-rectifié exprimé en réflectance au sommet de l'atmosphère (mis à jour pour V2.0)

 Le fichier TAR distribué par THEIA contient deux fichiers et un répertoire MASK.

Les 2 fichiers contiennent les informations suivantes :

- le fichier xml contient les métadonnées de la prise de vue, notamment :

- Instrument, date et heure,- Projection utilisée, Emprise géographique- angles solaires et angles de prise de vue au centre de la scène

  • Theta_s : Angle Zenithal Solaire (0 au zenith)
  • Phi_s : Azimuth Solaire (0 vers le Nord , 90 degrés vers l'est)
  • Theta_v : Angle Zenithal de visée (0 at zenith)
  • Phi_v : Azimuth de visée (0 vers le Nord , 90 degrés vers l'est)

 - le fichier .TIF contient les réflectances au sommet de l'atmosphère :

- Réflectances pour chaque bande, dans l'ordre XS1, XS2, XS3, MIR,- Codées en entiers 16 bits signés : il faut diviser par 1000 pour obtenir des réflectances- La valeur No_Data (en dehors de l'image), vaut -10000
Le répertoire MASK contient :

- Un fichier _SAT.TIF qui contient un masque des pixels saturés codé sur 8 bits

Le bit 0 correspond à la bande XS1Le bit 1 correspond à la bande XS2Le bit 2 correspond à la bande XS3Le bit 3 correspond à la bande MIREx : La valeur 6 (0110 en binaire) signifie que les bandes XS2 et  XS3 sont saturées



Niveau 2A : Réflectances de surface et masques de nuages

Le fichier TAR distribué par le PTSC contient un répertoire de Masques et 4 fichiers :

MASK SPOT4_HRVIR_XS_20130131_N2A_AOT_CMaroc.TIF SPOT4_HRVIR_XS_20130131_N2A_CMaroc.xml SPOT4_HRVIR_XS_20130131_N2A_ORTHO_SURF_CORR_ENV_CMaroc.TIF SPOT4_HRVIR_XS_20130131_N2A_ORTHO_SURF_CORR_PENTE_CMaroc.TIF



Les 4 fichiers contiennent les informations suivantes :

- Un fichier XML (comme dans le niveau 1C)- Deux fichiers .TIF au format GeoTiff qui contiennent les réflectances de surface, corrigées des effets atmosphériques, y compris les effets d'environnement (ORTHO_SURF_CORR_ENV, non fourni pour LANDSAT) et avec une correction supplémentaire qui prend en compte les effets des pentes (ORTHO_SURF_CORR_PENTE). Le produit le plus abouti est ORTHO_SURF_CORR_PENTE, mais la précision un peu insuffisante du modèle numérique de terrain en entrée peut parfois engendrer des artefacts. Ces deux fichiers fournissent :

- Réflectances de surface pour chaque bande, dans l'ordre XS1, XS2,XS3,MIR, codées en entiers 16 bits signés
- Il faut diviser par 1000 pour obtenir des réflectances
- La valeur No_Data (en dehors de l'image) vaut -10000

- Un fichier fournissant les épaisseurs optiques d'aérosols mesurées.

- Fichier AOT en GeoTiff, codé sur 16 bits- Il faut diviser par 1000 pour obtenir des épaisseurs optiques.
- si toutes les épaisseurs optiques sont égales à 0.2, cela signifie que l'épaisseur optique n'a pas pu être estimée et que c'est la valeur par défaut qui a été utilisée.
Le répertoire MASK contient :

- un masque des pixels saturés _SAT.TIF (comme au Niveau 1C)- un masque de nuages et d'ombres de nuages _NUA.TIF, codé de la manière suivante

bit 0 (1) : Tous nuages (sauf les plus fins), et toutes les ombres
bit 1 (2) : Tous nuages (sauf les plus fins)
bit 2 (4) : Nuages détectés par seuil absolu dans le bleu
bit 3 (8) : Nuages détectés par seuil multi-temporel
bit 4 (16) : Nuages très fins
bit 5 (32) : Nuages hauts détectés par la bande 1.38 µm (LANDSAT 8 seulement)
bit 6 (64) : Ombres de nuages correspondant à un nuage
bit 7 (128) : Ombres de nuages détectées dans la zone où les nuages pourraient être hors image (moins fiable)


Exemple 1 : la valeur 65 = 64+1 (01000001)indique qu'il s'agit d'une ombre (64), et le résumé, bit 1 indique qu'il s'agit soit d'une ombre, soit d'un nuage.
Exemple 2 : la valeur 75 = 64 + 8 + 2 +1 (01001011)indique qu'il s'agit d'une ombre (64), d'un nuage détecté en multitemporel (8) (l'ombre est probablement sous le nuage) et les deux résumés (bits 0 et 1) sont mis à 1.

Un masque de choses DIVerses : masque d'eau, de neige, et de pixels hors image, et de pixels à l'ombre _DIV.TIF :

bit 0 (1) : Hors image
bit 1 (2) : Eau
bit 2 (4) : Neige
bit 3 (8) : (V2.0 seulement )Soleil trop bas pour la correction de pentes (limitation du facteur de correction qui tend vers l'infini)
bit 4 (16) : (V2.0 Seulement) Soleil trop bas pour la correction de pentes (correction moins précise)
Utilisation du masque de nuages :

Si vous souhaitez un masque de nuages strict, testez simplement le fait que le masque de nuages soit supérieur à 0SI vous souhaitez un masque de nuage un peu moins strict, vérifiez que le bit 0 est égal à 1 (Masque & (00000001) == 1) =>

Level 1C : Top of Atmosphere reflectance ortho-rectified product (updated for V2.0)

 The  TAR file distributed by THEIA Land Data Center contains 2 files and a MASK directory

The 2 files provide the following information :

 -  the xml file provides the image metadata, including :

- instrument, date and acquistion time,- Geographic projection, Footprint- Solar and Viewing angles at the scene center :

  • Theta_s : Solar Zenith Angle (0 at zenith)
  • Phi_s : Solar Azimuth Angle (0 to the North, 90 degrees towards the east)
  • Theta_v : Viewing Zenith Angle (0 at zenith)
  • Phi_v : Viewing Azimuth Angle (0 to the North, 90 degrees towards the east)

 - the TIF file provides

- XS1, XS2, XS3, SWIR Top of Atmosphere reflectances
- coded as signed 16 bits integers : divide by 1000 to obtain reflectances
- No_Data value (outside the footprint) is  -10000
The mask directory provides :

 - a saturated pixel mask _SAT.TIF, wIth an 8 bit information :

Bit 0 is XS1 saturated pixel mask Bit 1 is XS2 saturated pixel mask Bit 2 is XS3 saturated pixel mask Bit 3 is SWIR saturated pixel mask Ex : A value of 6 (0101 in binary) means that bandes XS1 and  XS3 are saturated

Level 2A : Surface reflectances and cloud mask

 The  TAR file distributed by PTSC contains 4 files and MASK directory :

The 2 files provide the following information :

 - An XML file (as in Level 1C)- Two .TIF files in GeoTiff format that provide surface reflectances, corrected from atmospheric effects, including adjacency effects (ORTHO_SURF_CORR_ENV, not provided for LANDSAT) and even terrain effects (ORTHO_SURF_CORR_PENTE). The highest quality product should be ORTHO_SURF_CORR_PENTE, but in some cases, because of insufficient accuracy of the Digital Elevation Model, some artifacts may appear. These files contain :

- XS1, XS2, XS3 and SWIR surface reflectancescoded as signed 16 bits integers : divide by 1000 to obtain reflectances- No_Data value (outside the footprint) is  -10000

 - the AOT TIF file provides the estimates of Aerosol Optical Thicknesses (AOT)

- 16 bits integer : divide by 1000 to obtain AOT
- if all AOT are equal to 0.2 (200 before division), it means that the default AOT value was used, MACCS being unable to estimate the AOT
The mask directory provides :

 - A saturated pixels mask _SAT.TIF (as in Level 1C)- A mask of clouds and cloud shadows _NUA.TIF :

bit 0 (1) : all clouds (except thin ones) or shadowsbit 1 (2) : all clouds (except thin ones)bit 2 (4) : cloud detected through absolute thresholdbit 3 (8) : cloud detected through multi-t thresholdbit 4 (16) : very thin cloudsbit 5 (32) : high clouds detected with 1.38 µm band (LANDSAT 8 only)bit 6 (64) : cloud shadows matched with a cloudbit 7 (128) : cloud shadows in the zone where clouds could be outside the image (less reliable)


Example 1 a value of 65=64+1 means that the pixel is a shadow, and the summary bit also tells it is either a shadow or a cloud.
Example 2 : a value of 75 = 64 + 8 + 2 +1 (01001011) means that the pixel is a shadow (64), a cloud detected by multi-temroal algorithm (8) (the shadow is probably below the cloud) and the two summaries (bits 0 & 1) are equal to 1.

 - Diverse binary masks : water, snow and no_data mask, plus (V2.0) pixels lying in terrain shadows _DIV.TIF

bit 0 (1) : No databit 1 (2) : Waterbit 2 (4) : Snow
bit 3 (8): V2.0 only : Sun too low for terrain correction (limitation of correction factor that tends to the infinity, correction is false)bit 4 (16): V2.0 only : Sun too low for terrain correction (correction might be inaccurate)
How to use the cloud mask :
  • If you need a strict cloud mask,  just test if the cloud mask is greater than 0
  • If you need a less strict cloud mask,  just test if cloud mask bit 0 is 1 (Mask & (00000001) == 1)

2 thoughts on “Take5 Product Format

  1. Tant que les images Spot 4 level 2A sont corrigées atmospheriquement , pourquoi vous mentionnez que les bandes XS1, XS2, XS3 et SWIR sont en Top of Atmosphere reflectance au lieu de Top of canopy reflectance ????

  2. You are right, Level 2A TIF files provide surface reflectances. There was a copy-paste error in the English version, which is now corrected, thanks to your comment.
